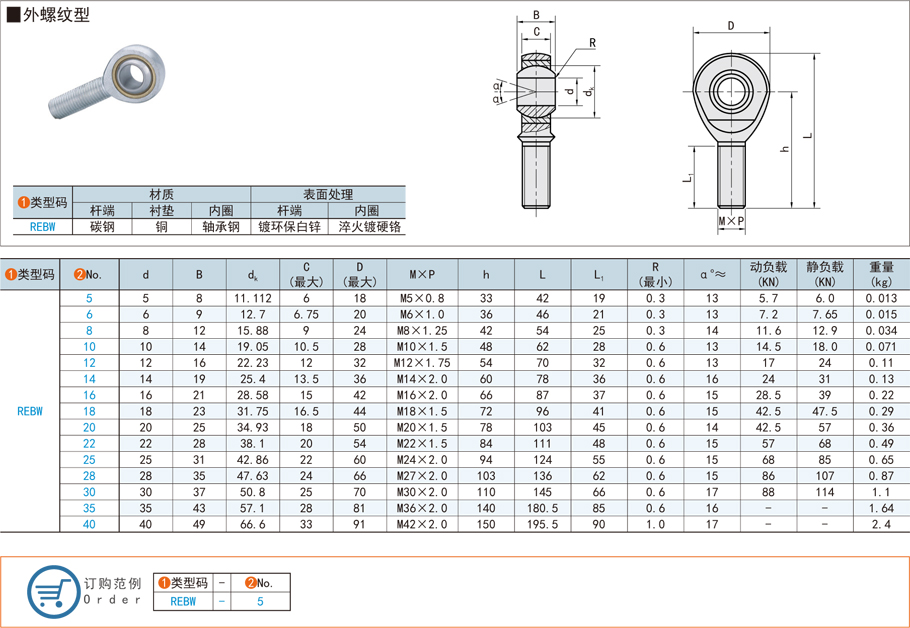

桿端關節軸承的桿端設計是確保其在機械系統中有效運行的關鍵環節。
以下是對桿端關節軸承桿端設計的詳細注意事項的介紹：
一、螺紋類型和方向
1.螺紋類型選擇：
●內螺紋與外螺紋：桿端關節軸承通常配備內螺紋或外螺紋，以便與其他部件連接。內螺紋通常位于軸承內部，而外螺紋則位于軸承外部。
●螺紋標準：應遵循國際或國家標準，確保與其他配件的兼容性。
2.螺紋方向：
●左旋與右旋：大多數桿端關節軸承采用右旋螺紋，但某些特定應用可能需要左旋螺紋。設計時需明確螺紋方向，以避免安裝錯誤。
二、材料選擇
1.機械性能：
●強度與硬度：桿端材料應具有足夠的強度和硬度，以承受工作載荷和沖擊。
●韌性：良好的韌性有助于防止在沖擊載荷下發生脆性斷裂。
2.耐腐蝕性：
●環境適應性：根據軸承的工作環境，選擇能夠抵抗腐蝕的材料，如不銹鋼或特殊涂層的碳鋼。
三、潤滑孔和油嘴設計
1.潤滑需求評估：
●定期潤滑：對于需要定期維護的軸承，設計中應包含潤滑孔，以便注入潤滑油。
●自動潤滑系統：在高負載或連續運行的場合，可以考慮集成自動潤滑系統。
2.油嘴位置與數量：
●合理布局：油嘴的位置應便于操作，且不影響軸承的整體結構強度。
●數量適宜：根據軸承的大小和工作條件，確定合適的油嘴數量。
四、特殊應用設計
1.定制化需求：
●特殊形狀與尺寸：針對特定應用，可能需要定制非標準的桿端形狀和尺寸。
●材料改性：通過熱處理或其他工藝改善材料的性能，以滿足特殊要求。
2.安裝與拆卸便利性：
●易拆卸設計：考慮到后期維護和更換的便利性，設計時應盡量簡化拆卸過程。
●防松措施：采取有效的防松措施，確保在工作過程中螺紋連接的穩定性。
五、安全性考慮
1.過載保護：
●設計余量：在桿端設計中留有一定的安全裕量，以防止因過載而導致的損壞。
●斷裂機制：某些情況下，可以設計為在極端條件下安全斷裂，以保護其他關鍵部件。
2.疲勞壽命分析：
●應力分析：通過有限元分析等方法評估桿端在工作狀態下的應力分布情況。
●壽命預測：基于疲勞壽命理論，預測桿端的使用壽命并進行優化設計。
綜上所述，桿端關節軸承的桿端設計需綜合考慮螺紋類型和方向、材料選擇、潤滑孔和油嘴設計以及特殊應用需求等多個方面。通過科學合理的設計，可以確保桿端關節軸承在各種工作條件下的穩定性和可靠性。本文內容是上隆自動化零件商城對“桿端關節軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
