帶座外球面球軸承是一種結構緊湊、安裝簡便、調心能力優良的組合軸承系統，廣泛應用于農業機械、輸送設備、風機與自動化系統中。它由多個功能單元共同構成，每一部分在使用壽命、承載能力與安裝穩定性方面發揮著關鍵作用。本文將系統解析其主要組成單元，包括外球面軸承本體、軸承座、緊定裝置、密封結構及潤滑系統，以幫助工程人員全面理解該類產品的結構內核與裝配協同邏輯。
一、外球面軸承本體——核心承載部件
外球面軸承是該組合結構中的核心單元，通常為深溝球軸承的一種變型，具有外圈外球面特征。其主要功能是承擔旋轉載荷，同時允許輕微的角度調節，適應座孔與軸線之間的輕微偏差。這種外圈外球面的設計，使得軸承能夠與座體內部的球面腔相匹配，從而實現自動調心功能，防止因安裝不精確造成應力集中或早期磨損。
在2025年的新一代產品中，外球面軸承大多采用滾動接觸區強化處理技術，如表面超精加工、氮化硬化層設計，顯著提升了抗疲勞壽命。同時，軸承內圈常集成偏心套、緊定螺釘或鎖環，便于與傳動軸快速固定，省去額外機械聯結工序。
二、軸承座與緊固系統——結構支撐與定位保障

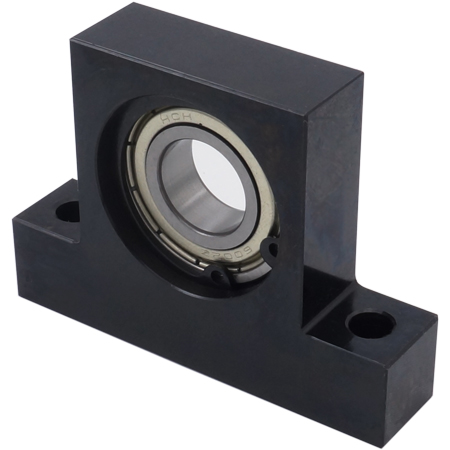

軸承座是帶座外球面球軸承的重要外部支撐結構，常見有立式（P型）、菱形（FL型）、方形（F型）、凸臺（FC型）等類型，依據不同安裝工況靈活選型。座體通常采用鑄鐵、球墨鑄鐵、壓鑄鋁合金或高分子復合材料制造，具備良好的承載剛性與熱變形控制能力。
2025年較為先進的軸承座已集成精密加工的球面內腔，匹配外球面軸承，實現快速調心配合。同時，座體底部或側壁設計標準螺孔或安裝槽，便于與設備框架精準定位安裝。緊定結構方面，配合偏心套、錐套或雙螺釘固定系統，實現軸承與軸的高效同心夾緊，保障動力傳輸不打滑。
三、密封與潤滑結構——確保運行耐久可靠
為保障帶座軸承的長期運行，密封與潤滑系統同樣不可或缺。多數外球面球軸承兩端帶有雙層接觸式橡膠密封，既能有效防止外部塵埃、水汽侵入，又可在高速旋轉下保持潤滑脂不泄漏。針對粉塵或潮濕較重的場合，還可選配迷宮式輔助密封或加裝防護蓋，提高整體防護等級。
在潤滑方面，座體大多設有潤滑嘴或油孔，支持定期補脂或連接自動潤滑系統?，F(xiàn)代產品采用低摩擦復合脂或高溫耐剪切合成脂，確保在重載、高速與高溫工況下潤滑膜穩定形成，降低摩耗風險。
總結分析
帶座外球面球軸承通過將標準滾動軸承與定制座體結構集成為一體，構建出一個適用于復雜工況、便于安裝調整的高效轉動單元。其組成單元包括外球面軸承、支撐座體、軸緊固結構、密封系統及潤滑裝置，各部分在現代制造技術的推動下實現協同升級。尤其在2025年的新產品中，通過材料創新、密封結構優化與智能潤滑升級，使該類軸承在中低速重載與環境惡劣應用中的適應能力顯著提升。未來，在智能制造與維護數字化趨勢下，集成傳感器的帶座軸承單元將進一步推動其向監測可視化、維護自動化方向發展。本文內容是上隆自動化零件商城對“帶座外球面球軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
