帶座直線軸承是一種集成安裝底座與滑動支撐功能于一體的直線運動元件，其負載方向通常以軸向運動為主，但也須考慮徑向載荷與側向偏心力的影響。正確理解并匹配載荷方向，是確保其壽命、剛性與精度的關鍵環節，適用于自動化設備、數控系統等多種場合。

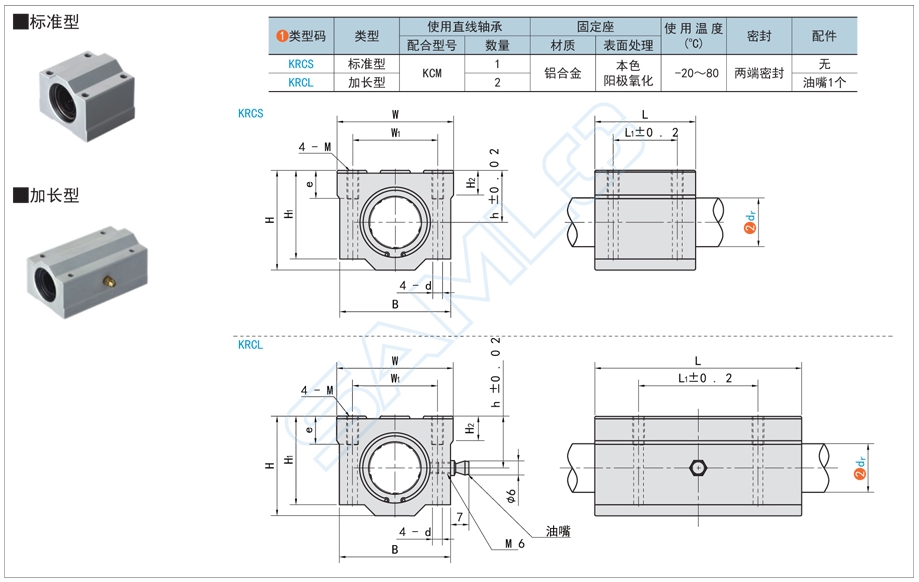

一、帶座直線軸承的基本構造與負載特性
帶座直線軸承由軸承本體與安裝座組成，通常采用鋼制或鋁制座體，與內置的滾珠或滑動襯套相結合，承載并引導線性運動。其核心承載方向是沿軸向移動方向，即支撐往復滑動載荷。在該方向上，軸承滾珠或滑動面承擔主要的摩擦力與載荷分布。同時，因安裝座與基座剛性結合，還需對徑向分量施加限制，避免因偏載引發卡滯、局部磨損或損壞。
二、橫向偏心載荷與復合載荷影響
在應用中，除主軸向載荷外，橫向(徑向)與側向偏心載荷同樣不可忽視。尤其在高速運行、偏心裝載或驅動誤差導致的側向沖擊工況中，若軸承未具備足夠剛性或預載設計，極易出現滾動體偏移、導向誤差加劇等問題。此外，安裝不平行或座體剛性不足也可能導致局部應力集中，從而降低整個系統的動態響應與壽命。為提高穩定性，可選擇增強型帶座軸承或配置兩只軸承構成立體支撐，以分?jǐn)傌?fù)載。
三、應用建議與載荷優化措施
為獲得最佳使用效果，需在設計初期明確主要載荷方向，并通過布置方式調整受力結構。例如，對于重負載場合，建議采用加厚殼體型帶座軸承，配合硬軸支撐與全封閉潤滑設計，減少震動與磨損;而對輕載高速系統，可選用低摩擦、輕量化塑座結構。無論何種方案，均應注意安裝精度與導軌平直度，避免非對稱受力所致的額外載荷。
總結分析
帶座直線軸承雖結構緊湊、安裝便捷，但其性能表現高度依賴負載方向的合理設計與控制。軸向是其主要承載路徑，但徑向和偏心力亦不可忽視。正確評估載荷分布，并配合適當?shù)倪x型與布置策略，可顯著提升系統可靠性與使用壽命。
個人觀點
在日益精密的自動化設備中，忽略帶座直線軸承的負載方向往往是早期損壞的根源。我認為，除了產品本身選型合理外，設計人員應更重視載荷路徑的工程化布置，特別是對橫向沖擊與偏載的控制。這種“以載為本”的思維將更契合未來高可靠性制造趨勢。本文內容是上隆自動化零件商城對“帶座直線軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
