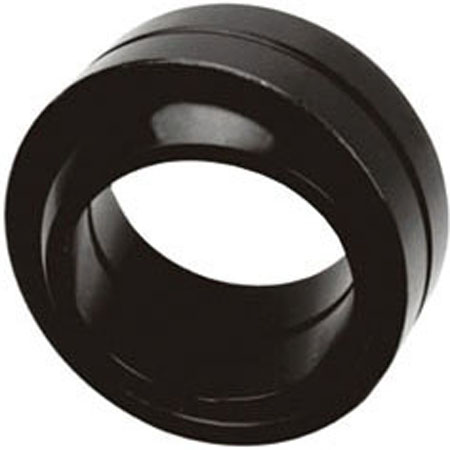

單開縫向心關節軸承(Radial Spherical Plain Bearing with Single Split)主要用于低速、大載荷的擺動或旋轉工況。然而，在某些特殊應用中，如高速旋轉的工程設備或特定機械系統，軸承需要在較高轉速下保持穩定。為此，可以采取以下優化措施來提升高速旋轉下的性能和穩定性。
1. 軸承結構優化
(1) 開縫位置與尺寸優化
●傳統的開縫設計主要用于裝配調整，但在高速旋轉時，可能引發離心力不均、振動增大的問題。
●優化開縫結構：可采用對稱開縫或多小縫設計，分散離心力，減少不平衡。
●控制開縫寬度在0.5~1.5mm，避免因間隙過大而引發振動或變形。
(2) 內外圈材料與加工精度提升
●選用高強度合金鋼(如GCr15或40CrNiMo)，保證在高速旋轉時具有足夠的剛性和耐磨性。
●加工精度：球面圓度公差需控制在0.002~0.005mm，以降低旋轉誤差。
●熱處理工藝：外圈可采用滲碳淬火，內圈球面采用精密研磨處理，提高耐磨性和穩定性。
(3) 外圈加固設計
●在高速狀態下，開縫部分可能因離心力作用而擴張，影響配合精度。可增加局部加厚結構，增強外圈剛性。
●采用預緊結構設計，在開縫端增加鎖緊環或彈性預緊裝置，防止軸承在高速旋轉時產生過大形變。
2. 潤滑與摩擦控制
(1) 選用低摩擦潤滑材料
●自潤滑型軸承：采用PTFE(聚四氟乙烯)或MoS?(二硫化鉬)涂層，減少摩擦，提升旋轉穩定性。
●潤滑油脂優化：高速旋轉時，應使用低粘度、高溫抗氧化的潤滑脂(如鋰基脂或全合成油)。
●優化潤滑通道：可在外圈或內圈設計潤滑油槽或潤滑孔，確保潤滑均勻。
(2) 控制運行溫度
●高速旋轉會導致溫度上升，可能引發潤滑失效或材料變形。
●推薦采用風冷或油冷系統，降低軸承工作溫度。
●選用耐高溫合金(如M50或不銹鋼)，提升耐熱穩定性。
3. 動平衡與安裝精度
(1) 軸承動平衡校正
●在高速旋轉應用中，軸承的開縫可能導致質量分布不均，需進行動平衡測試。
●可采用激光測量+配重調整的方式，補償不均勻質量，提高穩定性。
(2) 同軸度與配合公差控制
●軸承安裝時需確保內圈、外圈的同軸度在0.005mm以內，減少偏心引起的振動。
●配合公差推薦采用H7/g6或H7/f7，保證適當?shù)倪^盈配合，避免松動。
●在安裝過程中，建議使用液壓裝配或加熱裝配，確保軸承穩固。
4. 適用場景與優化建議
(1) 適用場景
●高速旋轉的工程機械關節部位
●自動化設備中的旋轉接頭
●航空航天領域的運動機構
●高速往復運動的液壓缸關節
(2) 進一步優化方案
●采用陶瓷涂層或碳化鎢鍍層，提升表面耐磨性。
●設計雙列球面結構，分散負載，提高承載能力。
●在開縫處增加精密銷釘或夾緊結構，提升旋轉穩定性。
結論
單開縫向心關節軸承在高速旋轉工況下需優化結構設計、潤滑系統、動平衡及安裝精度，以降低摩擦、減少振動，并確保軸承長期穩定運行。通過高強度材料、精密加工、合理潤滑及動平衡優化，可有效提升其高速旋轉性能，使其在復雜機械系統中保持穩定可靠的工作狀態。本文內容是上隆自動化零件商城對“單開縫向心關節軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
