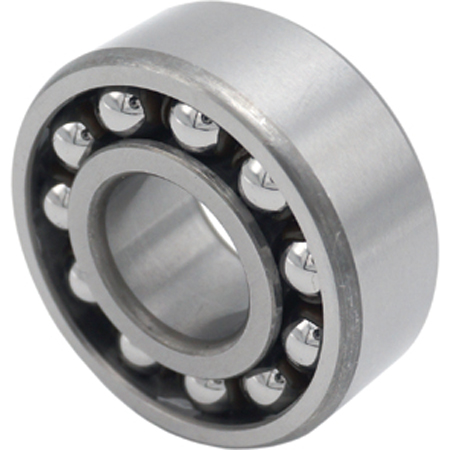

調心球軸承因其自動調心能力，廣泛用于軸承座不完全對中或軸變形的場合，如紡織機械、傳動系統和風機等。在配對安裝時，需要合理選擇軸承組合和預緊方式，以確保運行平穩、減少振動并延長使用壽命。
一、調心球軸承的配對方式
調心球軸承的配對主要依據載荷方向、轉速和剛性要求，可采用以下方式：
1.背對背(DB，O型配對)
●軸承外圈的寬端相對，內圈的窄端相對。
●適用于較高剛性要求的工況，能承受軸向力和傾覆力矩。
●適用于高精度主軸和高負載軸承座。
2.面對面(DF，X型配對)
●軸承外圈的窄端相對，內圈的寬端相對。
●適用于軸向負載較大的情況，能夠適應一定的軸向錯位。
●適用于變速箱、減速器等工況。
3.串聯配對(DT)
●軸承的內外圈方向一致，承載能力相加。
●適用于單方向高軸向載荷，但無法承受傾覆力矩。
●主要用于需要高承載能力的長軸應用，如機床主軸。
二、調心球軸承的預緊方法
預緊(Preload) 是對軸承施加適當?shù)妮S向力，使?jié)L動體與滾道緊密接觸，提高系統剛性，減少運轉間隙，避免振動。常見的預緊方法如下：
1.彈簧預緊
●通過彈簧施加恒定軸向載荷，使軸承始終保持穩定預緊力。
●適用于變溫環境，如高速主軸系統，能補償熱膨脹影響。
2.調整墊片預緊
●通過調整墊片厚度來設定軸承間隙或施加適當預緊力。
●適用于中低速軸承，如紡織機械和輸送設備。
3.螺母預緊
●通過鎖緊螺母直接對軸承施加軸向壓力，增加剛性。
●適用于高精度軸承組，如機床和精密儀器。
4.溫差預緊
●通過加熱內圈或冷卻外圈，在裝配時形成緊密配合，待溫度均衡后達到預緊效果。
●適用于需要超高精度的場合，如航空航天設備。
三、合理預緊的重要性
1. 過度預緊的影響
●軸承過熱，加劇潤滑劑劣化。
●軸承壽命縮短，滾動體疲勞失效加快。
●旋轉扭矩增大，降低機械效率。
2. 預緊不足的影響
●軸承間隙過大，導致振動和噪音增加。
●軸承位移，降低運行精度。
●承載能力下降，影響使用壽命。
結論
調心球軸承的配對方式取決于載荷方向和系統剛性需求，而預緊方法需結合溫度、速度和軸承安裝方式綜合考慮。合理的預緊不僅能提高軸承性能，還能延長設備壽命并優化運行穩定性。本文內容是上隆自動化零件商城對“調心球軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
